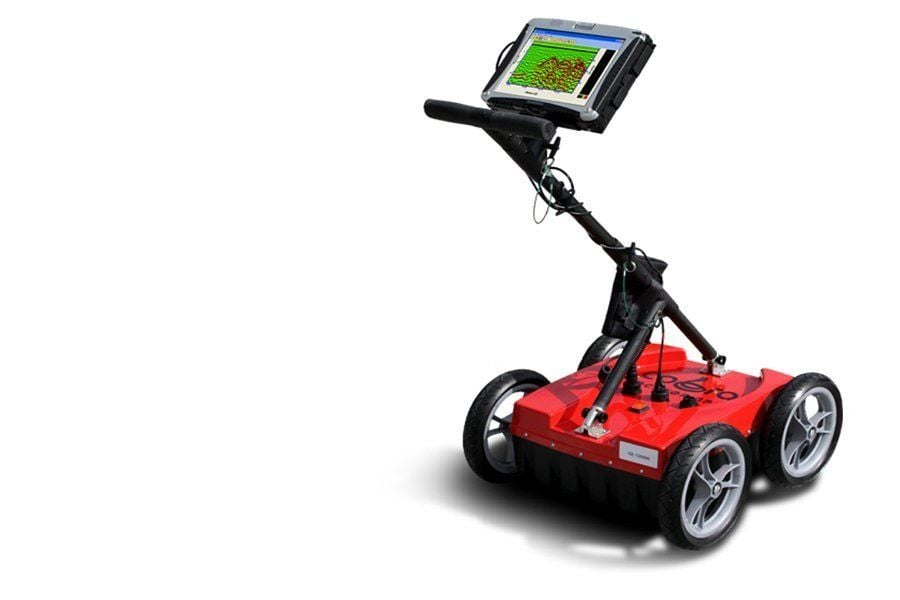

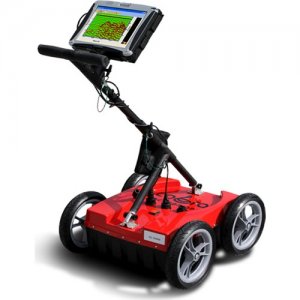

Cobra Wireless GPR Yer Altı Görüntüleme Sistemi

İÇERİK DETAYI:

A. Cobra WiFi GPR, kablosuz 2 kanallı GPR kiti — 1 Kit

Kit; Cobra WiFi GPR sistemi, veri toplama yazılımı ve sonradan işleme yazılımını içerir. Ayrıntılı teknik özellikler ürün broşüründe yer almaktadır.

Eksiksiz GPR Veri Toplama Sistemi İçeriği

1. Hem sığ hem de derin hedefleri eş zamanlı gösterebilen, WiFi ile çalışan entegre 2 kanallı GPR.
2. 50–1400 MHz çalışma bandına sahip, 200/400/800 MHz üç frekanslı Cobra CBD antenleri.
3. 8 saatten uzun çalışma süresi sunan entegre 73 Wh Li-ion batarya.
4. Cobra DAQ veri toplama yazılımı.
5. 3D dışa aktarma modülüne sahip PRISM 2 sonradan işleme yazılımı.
6. DAQ/sonradan işleme yazılımı ve kullanım kılavuzunu içeren USB bellek.
7. 10 mm çözünürlüklü harici yazılım enkoderi ve bağlantısı.
8. Hızlı sökülebilir tekerlekler ve itme/çekme koluna sahip taşıma arabası.
9. Her türlü arazide kullanım için kızaklı ve değiştirilebilir aşınma pedli dayanıklı arazi kiti.
10. Harici güç/şarj cihazı ve Ethernet RJ45 bağlantıları.
11. Harici Mascot 2241 batarya şarj cihazı.
12. Cobra USB belleğinde kullanım kılavuzu.
13. Boden, İsveç'te 1 günlük eğitim.

B. Cobra DAQ SP4 / Dayanıklı Tablet PC Kontrol Ünitesi — 1 Kit

6. nesil Intel Core i5-6300U 2,4–3 GHz işlemci, 4 GB DDR3 bellek, 128 GB SSD ve güneş ışığında okunabilen 12,3 inç yüksek çözünürlüklü IPS ekran içerir.

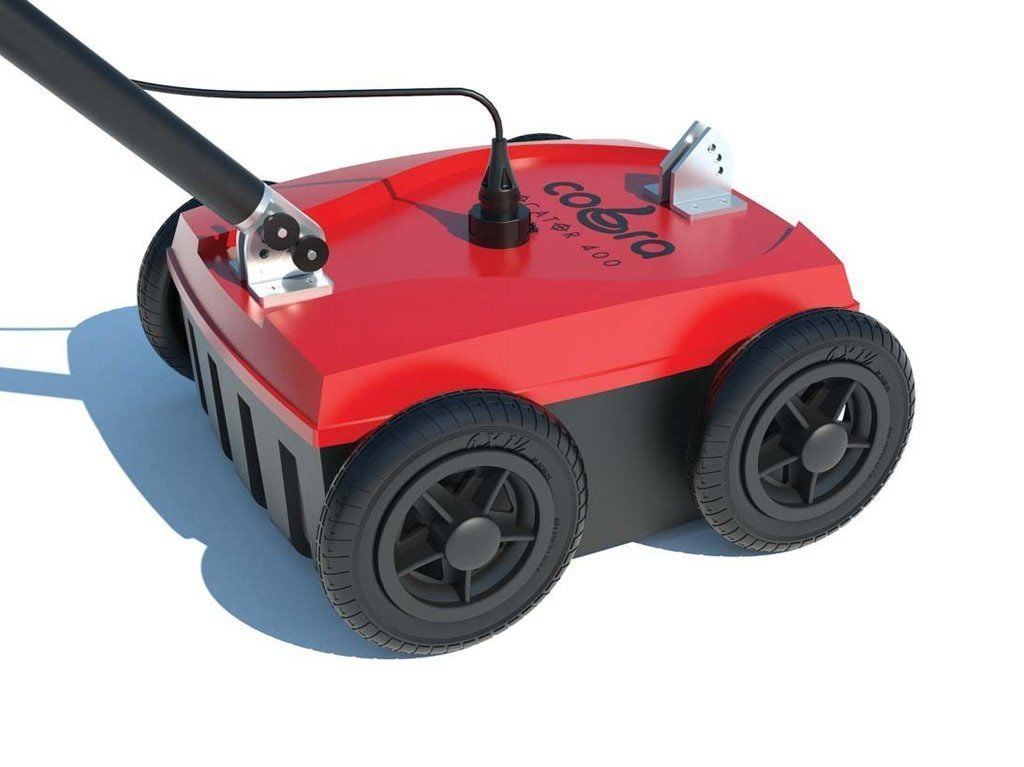

Cobra CBD Anten Teknolojisi

• Patent başvurusu yapılmış CBD antenler.
• 200, 400 ve 800 MHz olmak üzere üçlü frekans iletimi.
• 50–1400 MHz ultra geniş bant performansı.
• Birden fazla geleneksel antenin görevini tek sistemde yerine getirme.
• Ölü bölge veya kör nokta oluşturmayan tarama yaklaşımı.
• Farklı derinlikler için uygun frekansı otomatik seçen harmanlanmış frekans verisi.
• Zeminle doğrudan eşleşme gerektirmeyen hava bağlantılı çalışma.
• 2 kanallı GPR, CBD antenler, kontrol ünitesi, araba ve taşıma çantasından oluşan eksiksiz sistem.
• Yazılım paketi bulunan dayanıklı bilgisayar kontrol ünitesi seçenekleri.

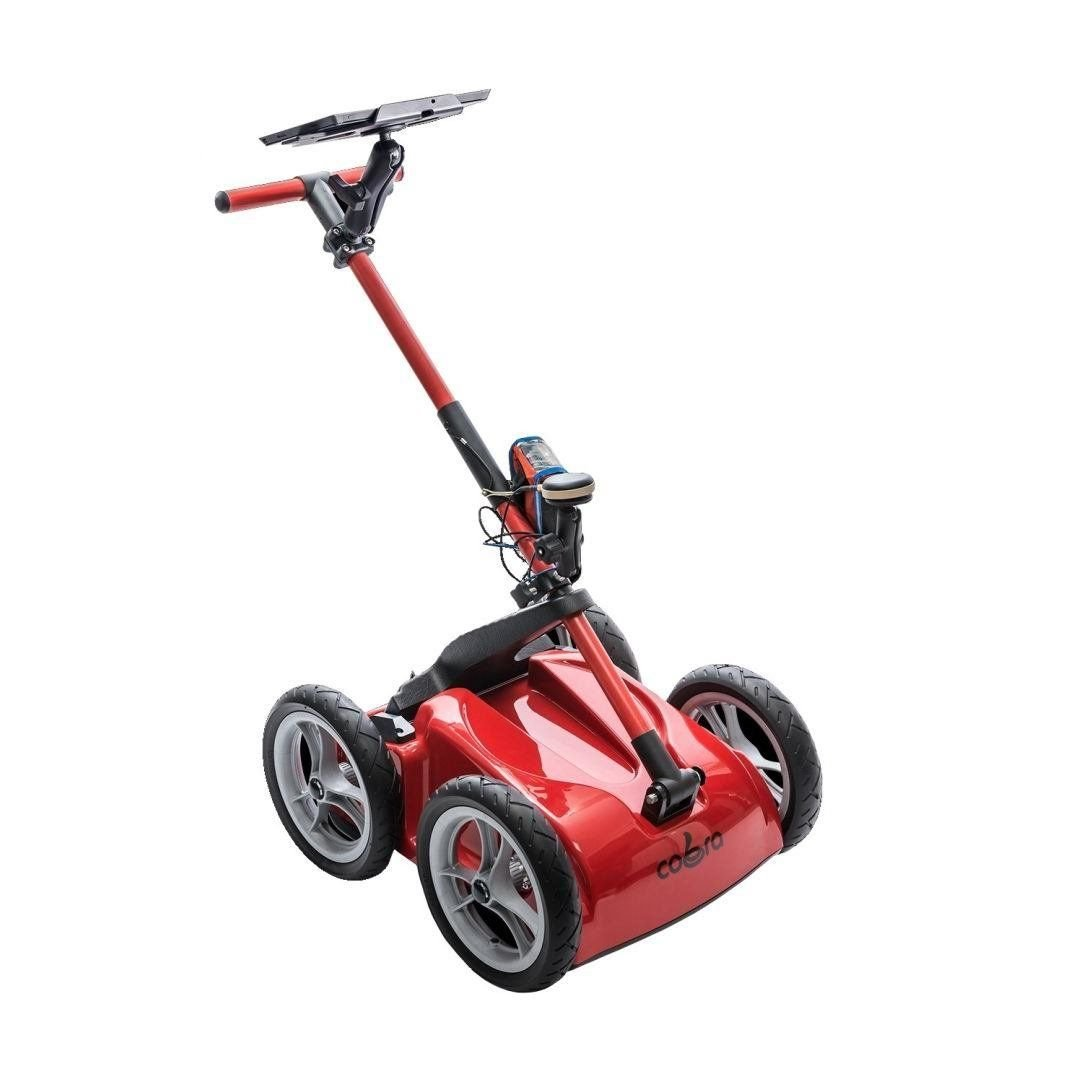

• İtme ve çekme kullanımına uygun hızlı sökülebilir tekerlekli akıllı araba.
• Yaklaşık 15 kg ağırlığında kompakt ve esnek sistem.
• İsteğe bağlı gerçek zamanlı örnekleme.

Akıllı GPR Sistemi

COBRA CBD Wireless GPR, araştırmacıların yer altındaki nesneleri belirlemesine yardımcı olmak amacıyla her saniye yüz binlerce darbe yansımasından veri toplar. 50–1400 MHz çoklu frekans bandında çalışarak eski GPR sistemlerinde kullanılan farklı frekanslardaki birkaç antenin yerini alır.

Çalışma Prensibi

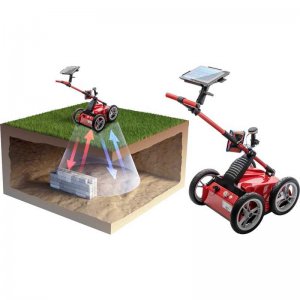

Özel CBD anteni, üç frekanslı darbeleri harmanlanmış darbe biçiminde iletir ve farklı derinliklerdeki katmanlar ile hedefler için gereken en uygun frekansı seçer. Alınan CBD anten verileri, frekans analizi ve üreticiye ait formül kullanılarak katmanlar ile hedefler için hassas hız/RDP değerlerinin hesaplanmasında kullanılabilir.

3 Boyutlu Radar Derinlik Dilimi

3D yazılım, birden fazla 2D radar profilini farklı derinliklerde yatay olarak incelenebilen 3D harita ve derinlik dilimlerine dönüştürür. Tam 3D sonuç için 2D ölçüm hatları arasındaki mesafenin yakın tutulması gerekir.

Başlıca Avantajlar

• Dayanıklı bilgisayar ve taşıma arabasıyla birlikte sunulan GPR/anten sistemi.
• Tam entegre çoklu frekans yapısı.
• Zemin koşullarına bağlı olarak 0–10 metre çalışma aralığı.
• İki kanal ve farklı derinlik seçenekleriyle gerçek zamanlı çalışma.
• Ek bir ölçüme ihtiyaç duymadan farklı derinliklerin birlikte değerlendirilmesi.

Kullanım Alanları

Jeoloji ve Madencilik: Değerli taş ceplerinin, kimberlit ve lateritik nikel oluşumlarının, ana kayadaki çatlakların, zemin iç yapılarının ve boşlukların araştırılması.

Altyapı ve Tesisat Haritalama: Yol, köprü, tünel, demiryolu ve drenaj yapılarının incelenmesi; plastik, beton, kil ve metal boruların bulunması; delme ve kesme işlemlerinden önce beton içinin haritalanması.

Askerî ve Güvenlik: Tünel, sığınak, gizli silah, mayın ve patlamamış mühimmat araştırmaları ile duvar arkası görüntüleme uygulamaları.

Kurtarma Çalışmaları: Çöken binalar veya heyelan altında kalan kişilerin konumlandırılmasına yönelik araştırmalar.

Çevresel Araştırmalar: Tehlikeli atık ve yer altı depolama tanklarının bulunması, kirletici yayılımının belirlenmesi, sığ göl ve nehirlerin haritalanması.

Kar ve Buz: Kar ve buz kalınlığının havadan haritalanması, yarıkların ve çığ altında kalan kişilerin araştırılması, buz yollarının profillenmesi ve buzul bilimi çalışmaları.

Tarım ve Ormancılık: Drenaj hatlarının bulunması, toprağın su içeriği ve iletkenliğinin belirlenmesi, ağaç köklerinin ve ahşaptaki çürümenin haritalanması.

Arkeoloji ve Adli Araştırmalar: Gömülü yapıların, mezarların, nesnelerin ve adli araştırmalarda önem taşıyan yer altı anomalilerinin incelenmesi.

Teknik Bilgiler

• Frekanslar: 200/400/800 MHz üçlü iletim; 50–1400 MHz çalışma bandı.
• Kanallar: İki kanallı eş zamanlı veri toplama.
• Seçilebilir zaman aralığı: 0–2000 ns; tipik kullanım 0–500 ns.
• Derinlik aralığı: Zemin özelliklerine bağlı olarak 0–10 m.

Aksesuarlar ve Yazılım

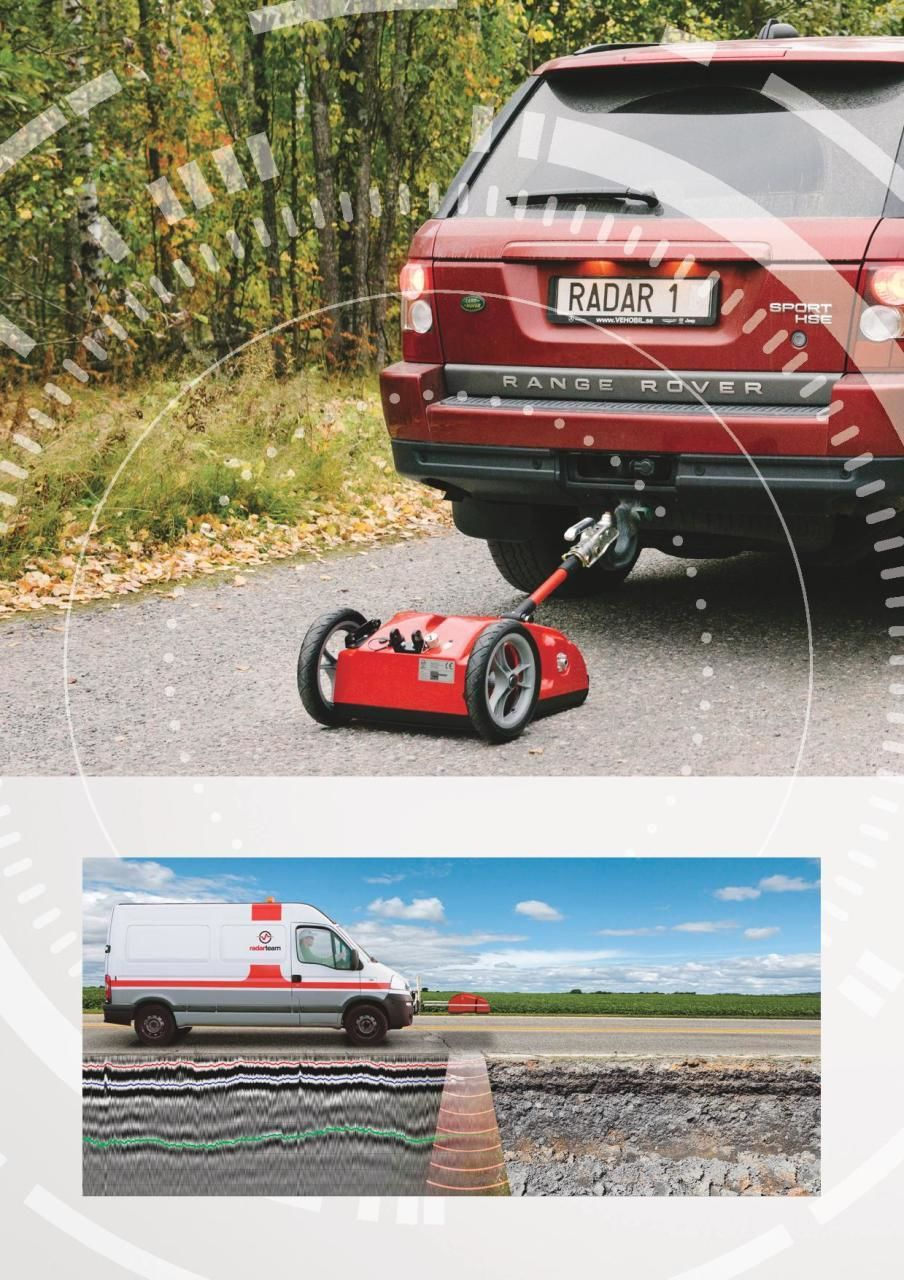

Donanım: Helikopter ölçüm kiti, yol/demiryolu kiti, taşıma çantası, yüksek hassasiyetli GPS ve taşıma askısı seçenekleri.

Yazılım: Cobra Wireless GPR ve Cobra Plug-In GPR için Cobra DAQ veri toplama yazılımı; Voxler, Reflex 3D ve GPR-Slice ile kullanılabilen 3D dışa aktarma modüllü PRISM sonradan işleme yazılımı.
